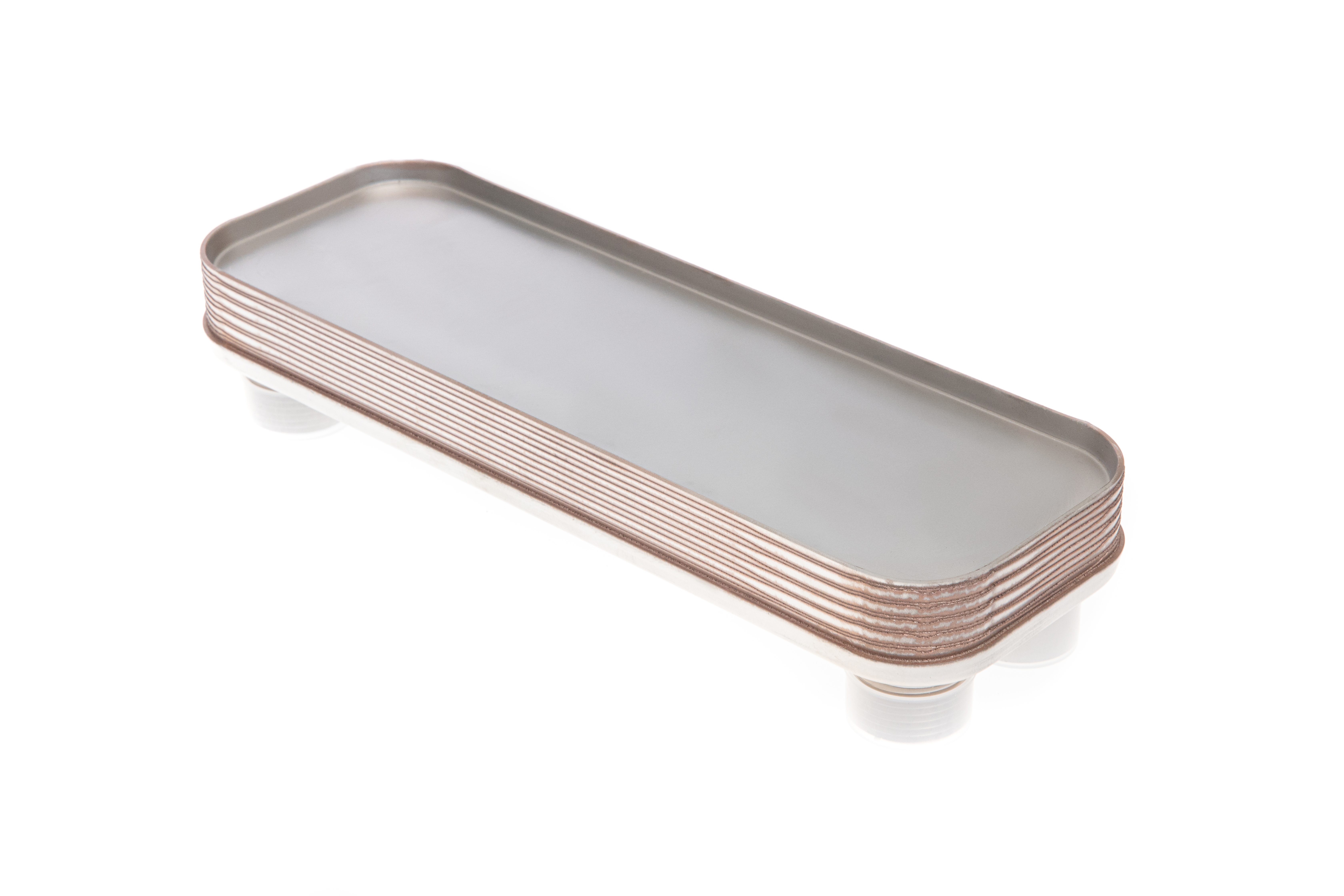

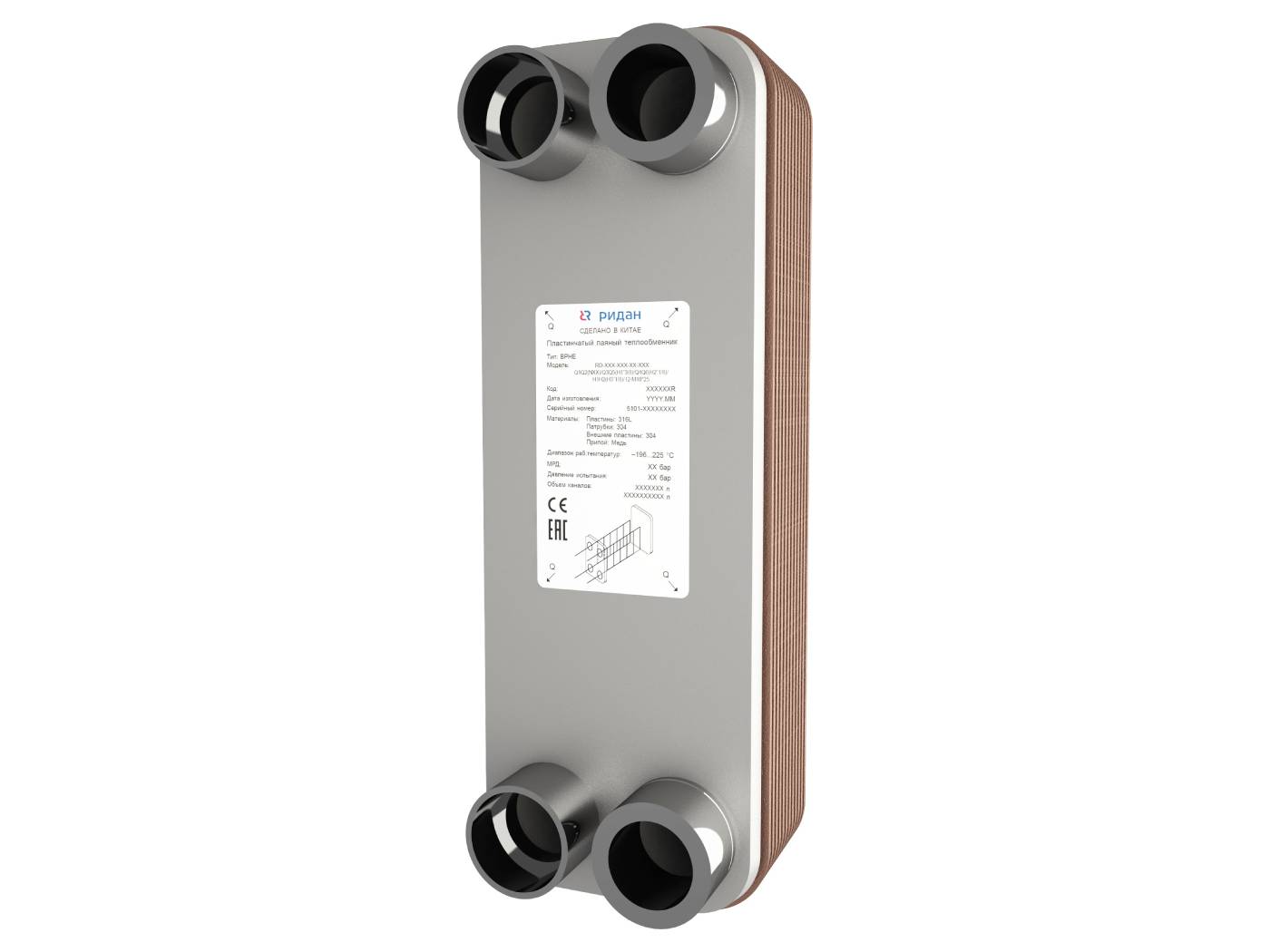

Ридан 111B0542R — Теплообменник пластинчатый паяный BPHE_RD-027-30-4,5-H-Q1Q2(L1")/Q3Q4(H1"1/8)
Заявка на консультацию
×Характеристики
Климатическое исполнение
УХЛ 4
Габаритные размеры (ВхШхГ), мм
310x111x79
A,мм
79
Диапазон рабочих температур среды/стенки
от-196 до+225C
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1''1/8
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1''1/8
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
L1''
Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
L1''
Вместимость канала Q3Q4, л
0.798
Вместимость канала Q1Q2, л
0.885
Масса теплообменника (нетто), кг
4,58
Модель
RD-027-30-4,5-H
Наличие дистрибьютора
нет
Количество контуров
один
Тип рабочей среды
негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
Пробное давление, бар
67.5
Рабочее давление, бар
45
Расчетное давление, бар
45
Количество пластин
30
Группы сред согласно ТР ТС 032
Газы и жидкости 1 и 2 группы опасности
Документация
Сертификат
